珠海沖壓加工廠一直在優化精密沖壓件的排樣圖，因為工件的原材料占據了總成本的60%+，更合理的拍樣圖有助于提高材料利用率，從而降低生產成本，增加競爭優勢。誠瑞豐公司車間面積10萬平方米，沖壓設備100+,人數600+，擁有成熟的工藝技術和經驗豐富的工程團隊，尤其勝任排樣圖的設計工作，以下為你講解。
1. 珠海沖壓加工廠-精密沖壓件排樣的定義
工件在鋼板上如何進行布置稱之為沖壓排樣，合理的布局對原材料的利用率非常有幫助，提高了工件的實際使用面積占材料面積的比率。再者是廢料的拆解，分為工藝和結構兩種，前者包括搭邊和預余料，與排樣和沖壓的方式有關；后者是由產品自身的形狀和特點決定的。為了提高排樣技術，首先得思考如何減少廢料的產生，設計合適的排樣方案。
2. 珠海沖壓加工廠-精密沖壓件排樣圖分析

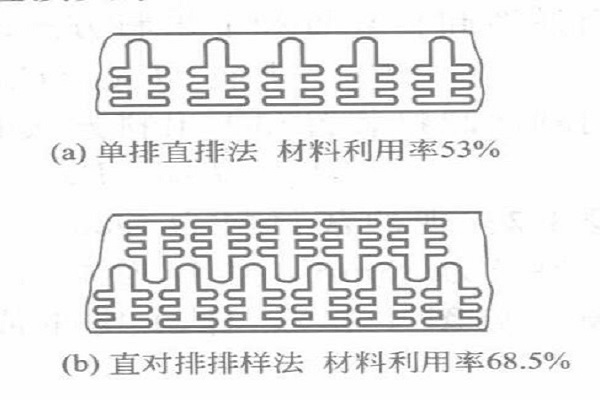

a) 不難發現，下圖中的單排樣法的材料利用率為53%，而采用對排法的材料利用率達到68.5%，采用何種方式是非常重要的，對沖壓件的成本有很大的影響。

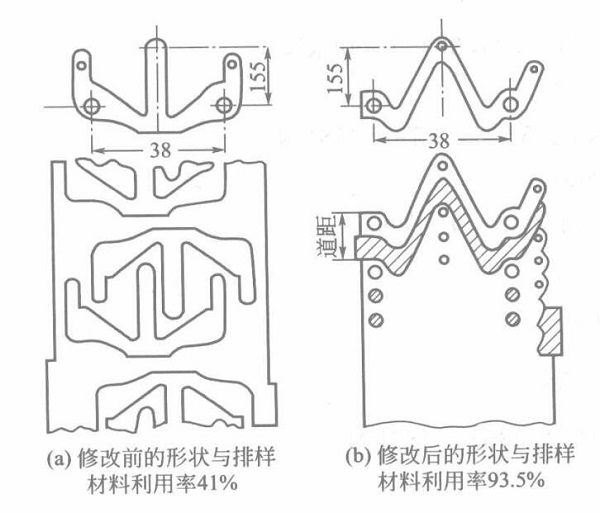

b) 其次是其利用率與工件的形狀有關聯。

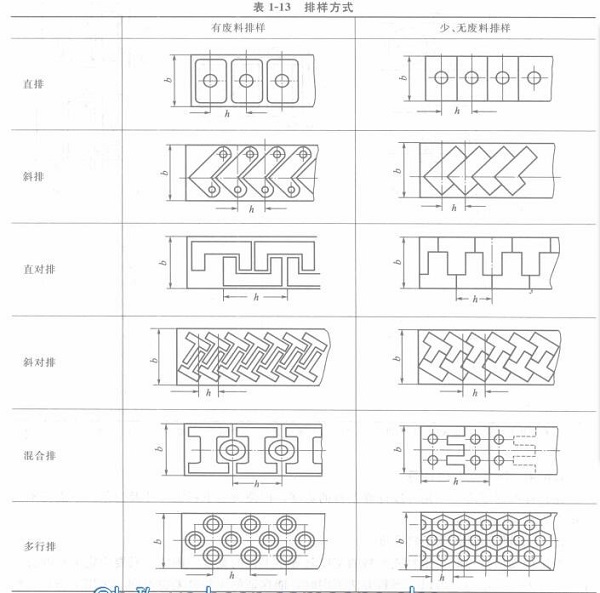

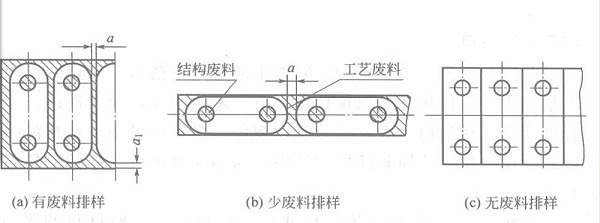

c) 還有一種情況是，沖壓件的排樣可分為有廢料、少廢料、無廢料三種。如果采取后兩種方式，可以明顯降低生產成本，提高沖壓效率，在一定程度上簡化了模具的結構，對初加工工序友好。具體情況可從下圖觀察到：
以上就是對精密沖壓件的排樣詳解，希望對你有幫助。
